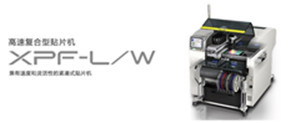

Multi de Plaatsingsmachines van Functiefuji SMT, de Plaatsingsmateriaal van Ce Fuji Xpf W SMT

Als een grootte van de kringsraad (L * W): overzeese MAX686mm x 508 mm-dikte 0,4 ~ 6,5 mm/MIN50mm x 50 mm

De ladingstijd van de kringsraad: 3.5 seconde

Machinegrootte: L: 1500 mmW: mmH 1762: 1422 mm (behandelende hoogte: 900 mm, naast het seinhuisje),

Machinegewicht:

Inwoner: 1860 kg

MFU - 40: ongeveer 240 kg (volledige project.it-voeder)

BTU - ALLEN: ongeveer 120 kg, BTU - B: ongeveer 15 kg, MTU - ALLEN: ongeveer 615 kg (・ volledige de voederduim van de materialenplaat)

Het aantal van de zuigingspijp: 12 (roteer vervangen automatisch hoofd)

Verander automatisch het hoofdinzamelingsaantal: 3

Objecten componenten: 0402 (01005) ~ 20 MAX3.0 van mm x 20 mm de hoogte

Zet op slaan: CPH 0,145 SECONDEN/24800

SMT-precisie: kleine spaandercomponenten, zoals +/- 0,050 MMCPK ≧ 1,00 ~ 0,066 mm MMCPK ≧ 1,33

QFP-componenten +/- 0,040 MMCPK ≧ 1,00 ~ 0,053 mm MMCPK ≧ 1,33

Het aantal van de zuigingspijp: 1 (enige zuigingspijp)

Verander automatisch het hoofdinzamelingsaantal: 8 (gebruikt als grondstof, hoogte van de inzamelingsplaat automatisch vervangingshoofd 1)

Objecten componenten: (0402) 1005-150 (68 x 68 mm x 45 mm MAX25.4

Zet op slaan: CPH 0,418 SECONDEN/8600

SMT-precisie: kleine spaandercomponenten, zoals +/- 0,040 MMCPK ≧ 1,00 ~ 0,053 mm MMCPK ≧ 1,33

QFP-componenten +/- 0,030 MMCPK ≧ 1,00 ~ 0,040 mm MMCPK ≧ 1,33

Het aantal van de zuigingspijp: 4 (automatisch de vervangingshoofd van M4)

Verander automatisch het hoofdinzamelingsaantal: 1

Objecten componenten: de 4 zuigingspijp trekt: 3 * 3 ~ 14 * 14 mm, zuigingspijp trekken 2:14 * 26 mm hoogtemax6.5 14 tot 22 mm

SMT takt: de 4 zuigingspijp trekt: 0,351 seconde/10250 trekt de de zuigingspijp van CPH ~ 2: CPH 0,462 SECONDEN/7800

SMT-precisie: QFP-componenten plus of minus 0,040 MMCPK ≧ 1,00 ~ 0,053 mm MMCPK ≧ 1,33

Component die verpakt:

Materiële component (JIS-specificatie en JEITA), de componenten van de voerbuis, grondstoffencomponenten

Andere opties:

De buizen van voeder, het brede Hoekcamera plaatsen, doordrongen materiële stroom, broodjesinstallatie (inheems Tibetaans type), spelden coplanaire inspectie, speciale zuigingspijp & mechanische klem, Fujitrax
