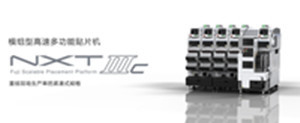

De machine NXT van de Fujiplaatsing - M6IIIc-machine van de machine de multifunctionele SMT van Fuji SMT van de modulehoge snelheid:
NXT - M6IIIc-van de de machine de multifunctionele plaatsing van Fuji SMT van de modulehoge snelheid eigenschappen van het de machineproduct:
1, voert de hoogste productiviteit van de industrie per eenheidsgebied uit
NXT IIIc bereikte 1 module bezet een gebied van slechts 0,46 uiterst compacte m2.
Allen namen hun die richtsnoer van het concept NXT III, over 34% van het gebied van productiviteit wordt opgeheven, het gebied van de industrie de hoogste productiviteit wordt gerealiseerd. (CPH 81300/m2)
* in Augustus 2015, het bedrijfonderzoek.
2, kunnen niet de machine toegevoegde componenten tegenhouden.
NXT II en NXT IIIc, voeder in productie kunnen laden en leegmaken, en kunnen niet de machinecomponenten tegenhouden.
Voor grondstof kunnen de componenten, ook in de productie van componenten worden toegevoegd.
Voorbereidingen getroffen en kan aan het materiële stikken beantwoorden is rijk aan een verscheidenheid van hulpmiddelen.
|
Objecten de grootte van de kringsraad (LxW):
48 mm x 48 mm ~ 534 mm x 290 mm (de dubbele specificaties van het behandelingsspoor)
48 mm x 48 mm ~ 534 mm x 380 mm (de enige specificaties van het behandelingsspoor)
* dubbel behandelingsspoor maximum 170 mm (w), in één enkel kraanspoor dat meer dan 170 mm behandelt.
|
Componenten met telling: MAX45 species (8 mm-strookomzetting)
De ladingstijd van de kringsraad:
Dubbele behandelende baan: O seconde wanneer de ononderbroken verrichting, handvatbaan uitkiest: 3.4 seconde (M6 IIIc die behandelt) tussen elke module,
Modulebreedte: 645 mm
Machinegrootte: L: 2 (M3 x 4, III M6 III)/645 mm 1295 van mm x (M3 x 2, III M6 III) W: 1900.2 mmH: 1476 mm
|
|
SMT/coating plaats precisienauwkeurigheid (de benchmark van de benchmarkfixeerpunt): * SMT-de precisie is in het bedrijf op de voorwaarde van bepalingsresultaten.
H24G: +/- + 0,025 van mm (standaardwijze)//- 0,038 mm (productie prioritaire wijze) (sigma 3) CPK ≧ 1,00
V12 / H12HS: +/- 0,038 mm (sigma 3) CPK ≧ 1,00
H08M H04S/H04SF: +/- 0,040 mm (sigma 3) CPK ≧ 1,00
H08 / H04/VAN: +/- 0,050 mm (sigma 3) CPK ≧ 1,00
H02 h01-2/G04: +/- 0,030 mm (sigma 3) CPK ≧ 1,00
H02F/G04F: +/- 0,025 mm (sigma 3) CPK ≧ 1,00
GL: +/- 0,100 mm (sigma 3) CPK ≧ 1,00
|
Capaciteit: * de capaciteitswaarden zijn in het bedrijf op de voorwaarde van bepalingsresultaten.
H24G: 37500 (productie prioritaire wijze (standaardwijze) CPH)/35000
V12: 26000 CPH
H12HS: 24500 CPH
H08M: 13000 CPH
H08: 11500 CPH
H04: 6500 CPH
H04S: 9500 CPH
H04SF: 10500 CPH
H02: 5500 CPH
H02F: 6700 CPH
H01-2: 4200 CPH
G04: 7500 CPH
G04F: 7500 CPH
VAN: 3000 CPH
GL: 16363 DPH (0,22 SEC/dot)
|
|
Als overzeese componenten:
H24G: van 0201-5 mm x 5 mm de hoogte: 2,0 mm
V12 / H12HS: 0402 van ~ 7,5 mm x 7,5 mm de hoogte: 3,0 mm
H08M: van 0603-45 mm x 45 mm de hoogte: 13,0 mm
H08: 0402 ~ 12 mm van X12 mm de hoogte: 6,5 mm
H04: 1608 van ~ 38 mm x 38 mm de hoogte: 9,5 mm
H04S/H04SF: 1608 van ~ 38 mm x 38 mm de hoogte: 6,5 mm
H02 / H02F/h01-2/0 F: 1608 van ~ 74 mm x 74 mm (32 mm x 180 mm) de hoogte: 25,4 mm
G04 / G04F: 0402 ~ 15 mm door 15 mm hoogte: 6,5 mm
|
Intelligente voeder: corresponderend 4 8 12 16 24 ・ ・ ・ ・ ・ 32 breedte 44 56 72 88 ・ ・ ・ ・ ・ van 104 mm-strook
Buizen van voeder: 4 ≦ breed element ≦ 15 mm (≦ 6 brede buis ≦ 18 mm), 32 mm brede ≦ 15 element ≦ (18 ≦ brede voerbuis ≦ 36 mm)
Dienbladeenheid: de overeenkomstige materialen plateren de eenheid grootte van 135,9 x 322,6 mm (JEDEC-specificaties) (materialenplaat - M), 276 x 330 mm (dienbladeenheid - LT.), 143 x 330 mm (dienbladeenheid - LTC)
|
|
|
|
